| Toros | Дата: Вторник, 04.02.2025, 18:59 | Сообщение # 301 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| Цитата s_chechel (  ) Все это сливается в центр, где и складывается.
расскажи как у тебя получилось.
|
| |
| |
| s_chechel | Дата: Вторник, 04.02.2025, 19:20 | Сообщение # 302 |
|
Генерал-майор
Группа: Модераторы
Сообщений: 248
Статус: Не в сети

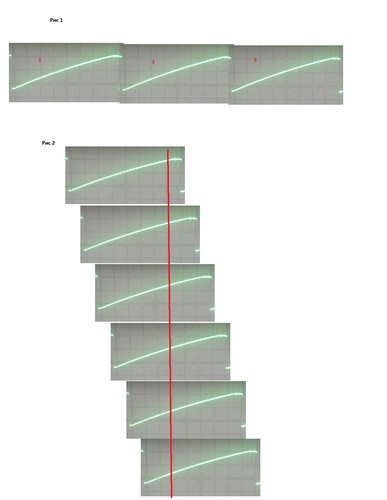

| Пока это только в теории, я растянул обратный ход только на одном керне. Ильдус говорил, что они работают последовательно, и пока не разрядится первый второй не включается. (рис 1)
Но так в центр - никогда ничего не попадет.
Я же хочу за пустить керны так, что пока один разряжается - остальные должны так же отработать. (рис 2)
И тогда магнитным потокам не остается ничего кроме как идти в центр. Ну и центр не нагружен до КЗ.
Красным провел линию, тех уровней, что должны сложится в центре.
Когда один магнитный поток, будет продавлен, а его можно зафиксировать или датчиком холла, или дополнительной катушкой, то он станет формирователем задающих импульсов для генератора.
Кто то Ильдусу рисовал эту схему, и он сказал что она идеальна. Теперь я понимаю почему. Для запуска генератора, достаточно подать 6 импульсов (по количеству стержней), а дальше, генератор, уже сам знает, когда ему подавать импульсы.
Это пока без вольтодобавки. Просто замкнутый кондер и без работы тиристров.
Сообщение отредактировал s_chechel - Вторник, 04.02.2025, 19:25 |
| |
| |
| Toros | Дата: Вторник, 04.02.2025, 20:25 | Сообщение # 303 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| Цитата s_chechel ( ) Кто то Ильдусу рисовал эту схему, и он сказал что она идеальна

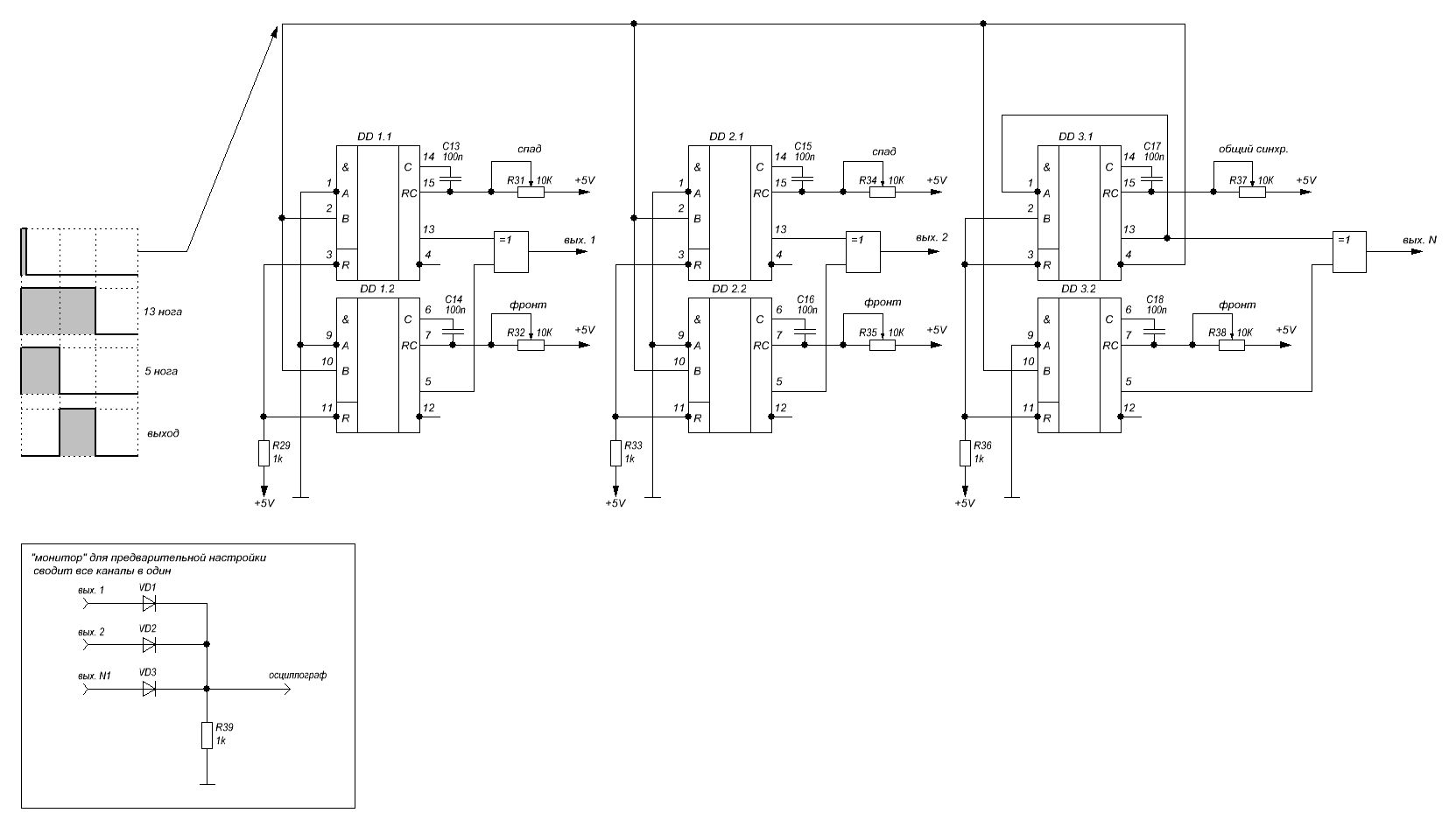

у меня крайняя есть, на 4 канала. с ней и проводил опыты.
Рад читать тебя и всех ))) как будто всё как раньше стало ! ))
Цитата Старик ( ) Попробуй повторить вариант с 2 катушками. Как я описывал выше. Получается на любом феррите. Единственное условие: сердечники стержневые, расположены рядом и соосно. Перемыкать сердечники по торцам НЕЛЬЗЯ. Резко снижается эффективность. Получается замкнутый МП и очань сильное противодействие.
Числа витков в катушках произвольное, но, желательно, одинаковое на обоих катушках.
Удачи! |
| |
| |
| Старик | Дата: Среда, 05.02.2025, 16:38 | Сообщение # 304 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Не в сети
| [quote=Toros;6169]попробовал, да есть, наводится. А вот если три керна поставить и один из них (третий) нагрузить лампочкой 3 вольтовой, то всё поле переходит во второй керн, а в нагруженный ничего не лезет.[/quote]
Магнитное поле всегда делится с соседями и идет туда, где сопротивление меньше. Вывод: третий керн должен быть дальше от генераторного. По другую сторону от генераторной катушки.
Нагрузку лучше снимать через выпрямительный мост. НО мост надо собирать из быстрых диодов, а не сетевого выпрямителя. Диооды надо выбирать по времени восстановления. Это единицы наносекунд. Сетевые диоды на таких фронтах импульсов не "диодят", а проводят в обе стороны.
Лампы накаливания в холодном состоянии имеют сопротивление - омы и элементарно сажают источник. Можно использовать нагрузку потенциометрами и мерять напряжение на последовательно включенном резисторе 1 ом. Тогда напряжение на нем будет равно току. Регистрировать по осциллографу.
|
| |
| |
| Toros | Дата: Воскресенье, 09.02.2025, 00:43 | Сообщение # 305 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| Цитата Старик ( ) Вывод: третий керн должен быть дальше от генераторного. По другую сторону от генераторной катушки.
про диоды знаю, стоят 35 нСек. про лампу тоже знаю, нагрузил на резистор .
пока не получил ничего на нагруженном керне. Использую как отдельные керны,
как ты говорил, так и конструкции изготовленные ранее.
|
| |
| |
| Toros | Дата: Воскресенье, 09.02.2025, 19:52 | Сообщение # 306 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| Цитата Старик ( ) Магнитное поле всегда делится с соседями и идет туда, где сопротивление меньше |
| |
| |
| Старик | Дата: Понедельник, 10.02.2025, 16:43 | Сообщение # 307 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Не в сети
| Посылаю схему моей нагрузки. Мне нравится, что нагрузку можно ступенчато регулировать замыкая 1 или 2 светодиода. Если замкнуть все 3 светодиода, то можно замерить ток короткого замыкания. Светодиоды лучше брать на 1 ватт.
В эксперименте нужны только 2 катушки: генераторная и катушка съема энергии.
Несколько катушек нужны для первой части - это там, где запускаем цепочку катушек от импульсов обратной ЭДС. Схема запуска приведена на стр. 20
Будут вопросы по запуску - отвечу.
Удачи!
Сообщение отредактировал Старик - Понедельник, 10.02.2025, 16:48 |
| |
| |
| Toros | Дата: Понедельник, 10.02.2025, 21:36 | Сообщение # 308 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| Цитата Старик ( ) Посылаю схему моей нагрузки
Да, с нагрузкой всё понятно, разобрались.
Цитата Старик ( ) В эксперименте нужны только 2 катушки: генераторная и катушка съема энергии.
проверил, да энергия передаётся, светодиоды светятся, но кпд совсем низок, процентов 35 получился.
А если раздвигать керны то вообще перестают светиться.
Цитата Старик ( ) Будут вопросы по запуску
если несколько катушек, то центральная со светодиодами вообще не светиться, всё МП по
другим катушкам расходиться. Нарисуй конструктив своего генератора. Если он такой как
у Хаббарда, то МП поле не лезет в центр. Как у тебя сделано?
|
| |
| |
| Toros | Дата: Понедельник, 10.02.2025, 21:57 | Сообщение # 309 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети

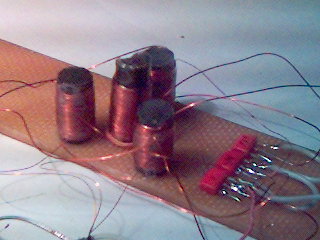

| первая картинка - конструктив, это самый простой.
чуток позже получше сделаю
Вторая осцилка на одном из блокингов
|
| |
| |
| Toros | Дата: Понедельник, 10.02.2025, 21:59 | Сообщение # 310 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| на картинке видно что свободные колебания равны количеству кернов. на среднем ничего нет.
|
| |
| |
| Toros | Дата: Среда, 12.02.2025, 00:45 | Сообщение # 311 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| Старик,
Опыты проведены, результаты получены.
Так что дальше?
Конструктив генератора какой? (или его пока что нет?).
И выложи свои осцилограмки, для сравнения.
|
| |
| |
| Старик | Дата: Среда, 12.02.2025, 11:26 | Сообщение # 312 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Не в сети
| Показываю свой конструктив.
Генератор на микросхеме 555. Частота в пределах от 7 до 15 кгц, длительность импульса от 2 до 10 мксек. После микросхемы транзистор в коллекторе которого катушка. Осциллогграммы выложу завтра или чуть позже. Заедает текучка.
|
| |
| |
| Toros | Дата: Среда, 12.02.2025, 23:25 | Сообщение # 313 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| Цитата Старик ( ) Показываю свой конструктив.
Отлично ! а то я уже было подумал что ошибся.
Ну как будет возможность то и картинки интересно посмотреть.
Есть кое какие мысли по схемотехнике. Столкнулся с беспорядочным
включением выключением блокингов. Из за настройки, чем дальше блокинг от первой катушки
тем чувствительнее его настройка должна быть. а параметры немного плывут, потому что стержни слегка
намагничиваются и нужно опять подстраивать. а потом настройки могут опять сдвинуться.
какой конечный конструктив ? несколько стержней вокруг центрального с нагрузкой? типа как у хабба?
Сообщение отредактировал Toros - Четверг, 13.02.2025, 21:48 |
| |
| |
| Toros | Дата: Понедельник, 17.02.2025, 20:18 | Сообщение # 314 |
|
Генерал-полковник
Группа: Проверенные
Сообщений: 433
Статус: Не в сети
| похоже что всё разрешилось само собой...
Старик, так бывает, зато плюс в опыт ))
|
| |
| |
| Старик | Дата: Вторник, 18.02.2025, 18:12 | Сообщение # 315 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Не в сети
| Только собрался сделать фото осциллограмма, как выяснилось, что катушка закоротилась. Провода от старого трансформатора. И изоляция отслаивается.
Пока перематывал пришла в голову идея: зачем много катушек. Достаточно 2 после генераторной. Включабтся по схеме мультивибратора. Схему прилагаю.
Собрал и проверил. Работает в узком интервале настроек резисторов. Осциллограмму прилагаю. Извини за качество. Снимал на кнопочный телефон.
Намагничивания стержней не заметил. Думаю, что надо поработать над блокинг генератором. Отработать его схему. Числа витков коллекторной и базовой обмоток.Буду им заниматься.
Красный луч (верхний) генераторная катушка. От нее использую только импульс от обратной ЭДС. Нижний (желтый луч) это с катушки съема. К ней прикреплены две катушки от блокин генераторов, соединенных по схеме (мультивибратор). Катушка съема нагружена через мост на 2 последовательно соединенных светодиода.
